尤孚-變頻恒壓供水系統優勢簡介

1) 尤孚系列變頻恒壓供水設備基本組成

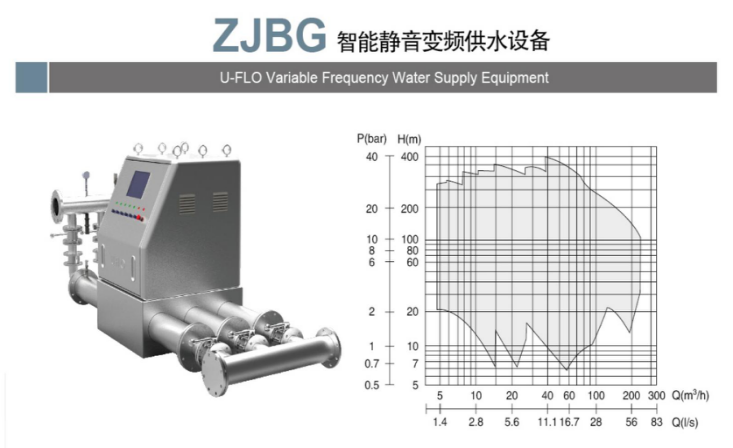

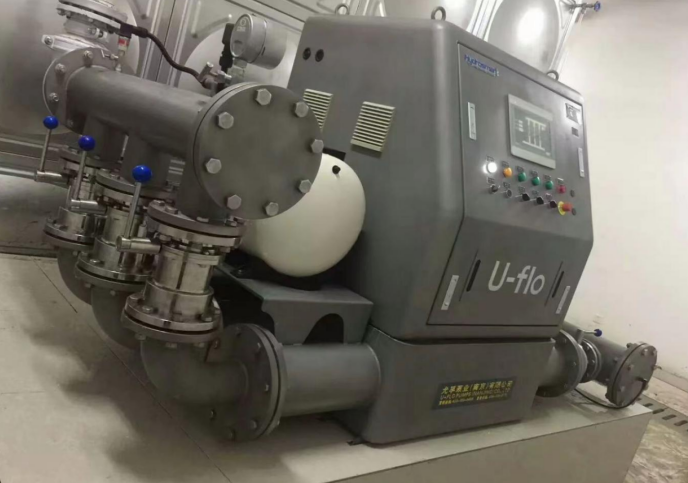

尤孚系列變頻恒壓供水設備由吸水總管、高效加壓水泵、變頻控制器、出水總管、 出水壓力傳感器、氣壓水罐、顯示屏、閥門、管道等組成。

2) 尤孚系列變頻恒壓供水設備控制原理

①系統用水量不大于設備中的單臺水泵額定流量：

當值水泵從儲水箱吸水，出水壓力傳感器檢測到設備出口端壓力不能滿足用戶最不 利用水點所需壓力要求時，變頻恒壓控制系統自動控制設定的當值工作水泵啟動運行， 隨輸出頻率的升高，電機轉速加快。當出水壓力傳感器檢測到設備供水壓力達到系統設 定壓力值 (參數預先設定) 時，電機轉速穩定，系統達到初始平衡，工作水泵在大于設

備最低做功頻率 (≥25Hz) 狀態下變頻運行；

②系統用水量增大 (低于單臺水泵額定流量工作點) ：

出水壓力傳感器檢測到設備出口端壓力不能滿足用戶最不利用水點所需壓力要求， 變頻控制器輸出頻率繼續升高，水泵、電機轉速加快，設備供水流量增加，保持供水壓

力恒定。

③系統用水量超出單臺水泵額定流量范圍：

系統用水量超過工作水泵額定流量工作點后，單臺水泵運行不能維持系統設定的目 標壓力。變頻恒壓控制系統通過檢測出水口壓力及主、輔機運行頻率，由 RS485 通訊實 現多工作泵聯合運行。此時工作泵為變頻控制模式，達到等量同步效率均衡的恒壓供水

工況。

④系統用水量減少 (工作泵運行頻率大于減泵頻率) ：

變頻恒壓控制系統控制各泵運行頻率同步等量降低，保持供水壓力恒定。并通過監 測調控工作泵運行頻率，使設備泵組運行在高效率區段。

⑤當系統用水量減少 (工作泵運行頻率低于減泵頻率) :

當設備運行頻率降到減泵頻率時，變頻恒壓控制系統自動減少投入運行的工作泵數

量；直至退出多工作泵并聯變頻運行狀態，回到單臺水泵額定流量范圍內變頻運行的工況。

⑥當系統用水量減少 (工作泵頻率降至休眠頻率) ：

工作泵頻率降至休眠頻率 (25Hz ，參數預先設定) ，變頻器休眠，工作泵停轉，動作水泵由變頻供水或由氣壓水罐穩壓供水。這時變頻恒壓控制系統隨時 監視出水壓力傳感器變化，當出口壓力低于系統所設定的喚醒壓力值 (參數預先設定， 一般為設備出口壓力設定值的 90%~95%) 時，工作泵重新啟動運行，重復上述工作程 序。

⑦防止水泵空轉的保護措施

設備運行中，當前端水箱水位低于設定值，低液位信號被觸發，工作水泵將停止運行，以避免水泵干轉運行。

⑧小流量工況下的保護措施

用水低峰時段，工作水泵退出運行，變頻恒壓控制系統按設定程序控制設備配置的 小型水泵 (系統選配) 代替工作水泵 (系統選配) 代替工作水泵變頻輔助運行，可有效 避免主工作泵頻繁啟動保證系統供水平穩，降低設備整機運行能耗。

⑨其他保護措施

除具備以上保護措施外，尤孚系列變頻恒壓供水設備還具有以下保護及控制功能。
