北京麒麟尤孚供水設備有限公司是北京市一家以安全供水設備研發、生產和銷售為主導產品之一的企業，歷經從“儲水池+增壓泵組+高位水箱"的簡易供水設備生產，到“儲水池+增壓泵組+氣壓罐”的氣壓供水設備開發，到“ 儲水池+恒壓變頻供水設備”的研制，再到當前大量推廣應用的“ 與市政管網直接相連的疊壓供水設備”“QLYF”品牌,持續地結合自身在供水領域的長期研究、生產經驗，并通過大量的試驗和開發應用，致力于直接有效地解決每- -個供水方案滿足客戶對新時代供水設備的各種需求。BW系列罐式，（無負壓）疊壓供水設備，贏得了廣大用戶的認同和贊譽; “麒麟尤孚供水”從未停止過對新的供水技術的研究，正在推出的WG系列自變頻泵組罐式（無負壓）疊壓供水設備，產品結構更加完善，產品性能更加可靠，產品覆蓋領域更寬廣，市場應用中更節能、更環保、更經濟。

應用范圍

• 適用于市政管網自來水壓力不足但水源充沛的地區疊壓供水。

• 高、低層民用、工業建筑的生活、消防用水。

• 改造原有的二次增壓氣壓供水設備。

• 工礦企業的生產、生活用水等。

• 自來水廠的供水中間加壓泵站。

各種循環水系統等。

設備工作環境

• 電源電壓：AC380×(100±10)%V；

• 周?chē)h(huán)境溫度：0℃~+40℃(不凍結)；

• 振動：＜5.9m/s2(0.6g)，傾斜度：≤5°的場所；

• 空氣相對濕度：20%~90%(無凝露)；

• 單臺電機功率：≤18.5kW；

• 壓力調節精度：＜0.01MPa；

• 單泵流量范圍: ≤32m2/h；

• 有防雨防震設備和無水蒸汽的場所；

• 無導電塵埃及能腐蝕金屬和破壞絕緣的氣體的場所；

• 無爆炸危險的場所；

設備配置和工作原理

• 罐式管網疊壓供水設備:自來水由系統進水管進入，經過過濾器、倒流防止裝置、（流量計、管網保護器）進入穩流罐，穩流罐出口端連接水泵泵組的進水總管，總管分出各路經閥門進入水泵及旁通管路，水泵出口經止回閥和碟閥至出水總管。

• 穩流補償罐裝有防負壓控制器、真空抑制器、底部有排污口。通過防負壓控制器，實時檢測市政管網壓力。設備設有旁通管路與供水總管相連。

• 如用戶要求，系統還可設- -個消毒接口，方便衛生監督部門的檢測工作以及對系統內部消毒用。

•

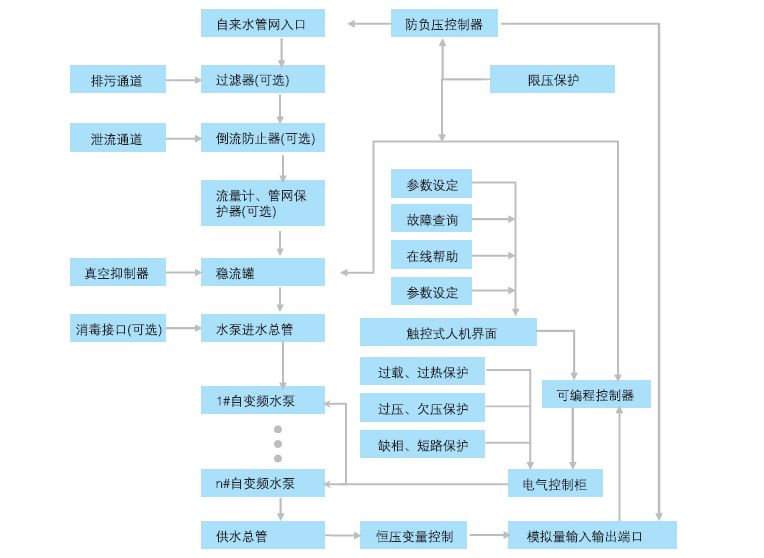

設備工作流程

工作原理說明:

• 用水低峰期，當市政管網供水量足、供水壓力完全滿足用戶管網壓力要求，微機控制系統控制水泵進入睡眠節能狀態或單泵短時低速運轉補壓狀態，用戶的用水均從設備旁路直接供給。

• 用水高峰期，當市政管網壓力不足，但供水量能滿足用戶使用時，管網壓力直接疊加到水泵進口，微機控制系統根據用戶用水量調節水泵的轉速與水泵參與工作的臺數，補充管網供水壓力不足部分，系統對用戶保持恒壓供水。

• 當用戶所需用水量增加，出現管網供水量小于用戶所需水量時，微機控制系統將實時檢測的管網進水壓力值，通過計算機微積分模糊控制，及時調低水泵的轉速，控制供給用戶的水量，確保給水設備不對市政管網產生負壓抽吸，并且不會(huì )因供水量不足而停止供水。

• 在管網壓力逐漸下降到事先設定的保護壓力值的過程中，微機控制系統也逐步降低水泵的轉速，直至系統自動停止運行。

• 當系統停電時，完全由市政管網自然供水;來電時，自動喚醒設備。

• 當自來水管網完全停水，系統自動停機;來水時，恢復正常運行。

設備主要特點

• 高智能：集成變頻器電機的一體化水泵，與控制器總線式數字通訊，抗干擾性強，控制性能優越；系統集成了當前先進的自動控制技術,具有可靠的質量保證。

• 無污染：設備與市政管網直接相連形成連續密閉的運行系統，異物不會(huì )進入系統，供給用戶的水質保持市政水源的衛生標準，是先進的綠色環保產品。

• 無負壓:設備正常工作時，多功能穩流罐通過儲能動態補償和系統自動控制，確保不管是否用水高峰期，均不會(huì )對市政管網及周邊用戶產生影響。

• 投資?。簾o(wú)需修建蓄水池和水箱及水處理費用，也不需要大型氣壓罐，節省了一大筆投資；而且由于管網疊壓的利用，增壓泵組選型減小，降低了設備投資。

• 高能效：與管網直聯，能充分利用管網自身的壓力勢能，有效地發揮變頻調速的優勢，差多少，補多少;用水低峰期，設備甚至不需運行，節能效果顯著,節能30%-90%。

• 占地?。翰恍枰藿ㄐ钏睾退?、配備大型氣壓罐，節省設備系統占地面積。

• 易維護：設備采用微機自動控制變頻調速運行，針對性自動停、開機，完善的故障檢測、診斷技術和報警提醒使得設備的管理維護異常簡便。

• 性能好：設備采用多級不銹鋼加壓泵，泵殼、葉輪等過流件均采用食品級不銹鋼材料沖壓焊接，流道光滑，高效節能，運轉平穩，噪音低;設備精選優質器件配置使整機性能高度可靠，是理想的綠色、環保、節能型給水設備。

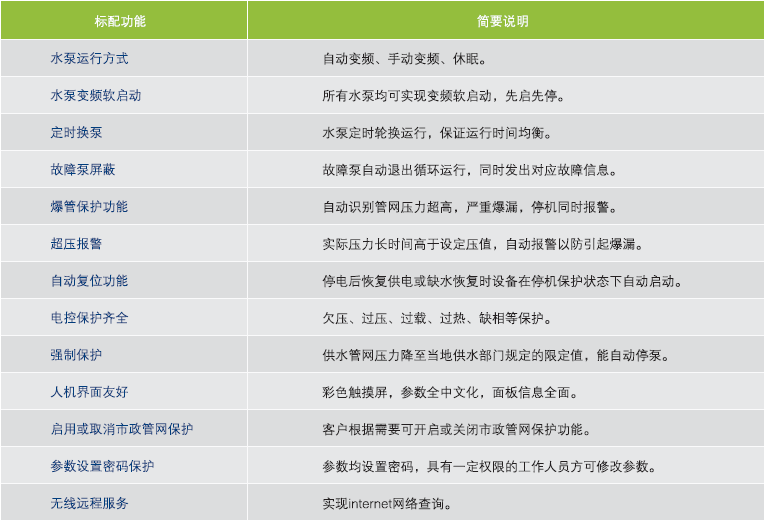

設備主要功能
