疊壓（無負壓）供水設備總說明

1.設計依據

1.1標準、規范

《建筑給水排水設計規范》GB 50015－2003（2009年版）

《建筑給水排水及采暖工程施工質量驗收規范》CB 50242－2002

《二次供水工程技術規程》CJJ140－2010

《疊壓供水技術規程》CECS 221:2021

《罐式疊壓給水設備》GB/T 24912－2010

《箱式疊壓給水設備》GB/T 24603－2009

《穩壓補償式無負壓供水設備》CJ/T 303－2008

《箱式無負壓供水設備》 CJ/T 302－2008

《高位調蓄疊壓供水設備》 CJ/T351－2010

《管網疊壓供水設備》 CJ/T 254－2007

2. 設備基本組成及運行方式

根據運行特點，疊壓供水設備可分為罐式、箱式、高位調試和管泵四種。

罐式疊壓供水設備組成和運行方式詳見圖1

3.四種疊壓供水設備模式的特點及適用條件

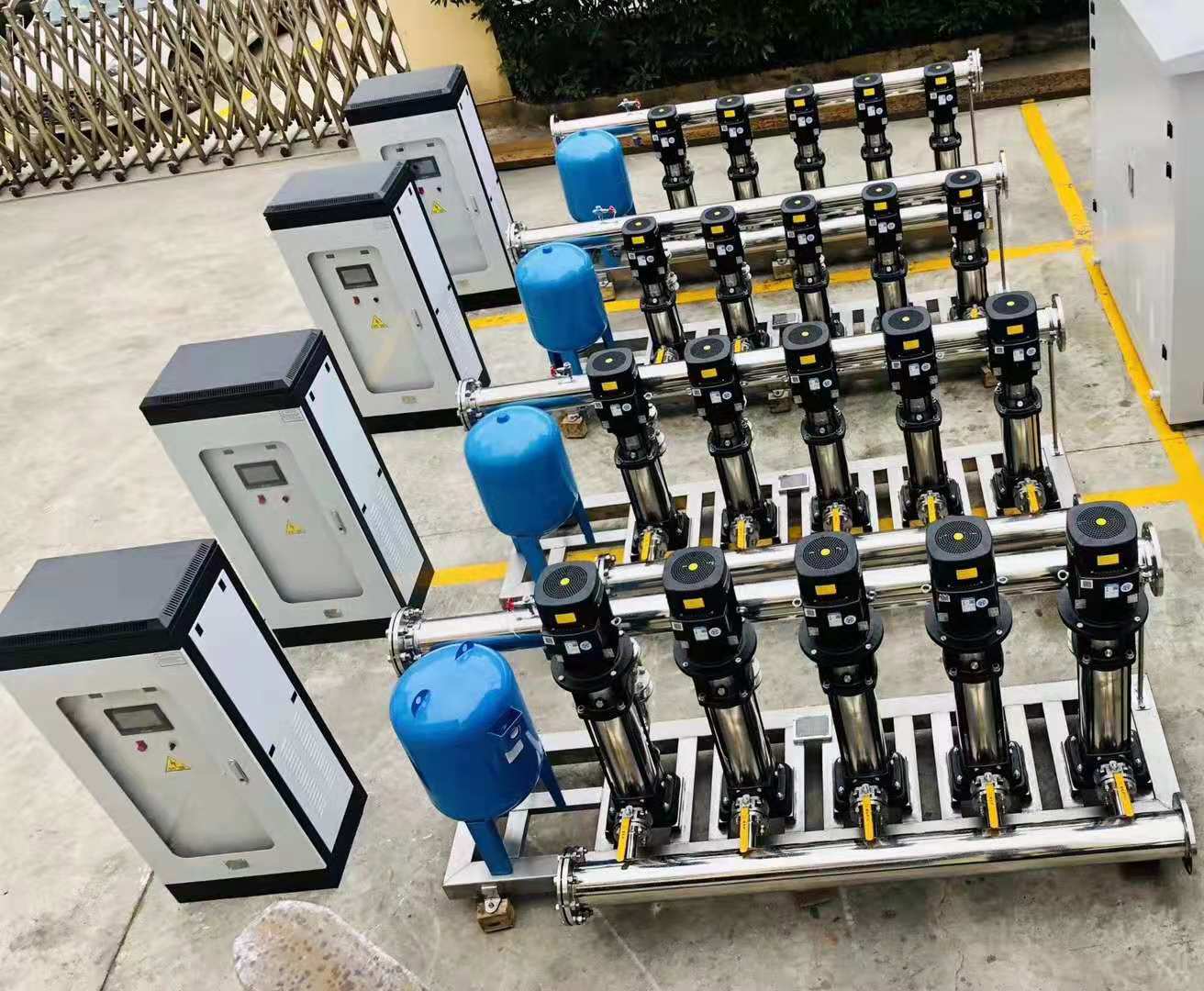

3.1罐式疊壓供水設備：

特點:主要有穩流罐、變頻調速泵阻、氣壓水罐、變頻控制柜、管道、閥門及儀表組成。是疊壓供水設備的基本形式。

適用條件：供水流量充足，但壓力不能滿足用戶水壓要求的場所。

3.2箱式疊壓供水設備：

特點：主要由穩流罐、低位水箱、增壓裝置、變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。低位水箱在用水高峰時可補充供水管網水量不足，滿足用戶用水的需要。

適用條件：（1）適用于供水保證率要高的用戶；（2）適用于短時停水或壓力過低場所。

注：箱式供水的工況為：a.市政供水充足時，由穩定流罐供水；b.市政供水不足時，由穩流罐和低水位水箱供水；c.市政無法供水時，由低水位水箱供水；d.水箱儲水時間不宜超過12h。需定時循環。

3.3高位調蓄式疊壓供水設備

特點：主要有穩流罐、流量控制器、高水位水箱、工頻或變頻調速泵組、控制柜、管道、閥門及儀表組成。高位水箱可調節流量和穩定壓力。

適用條件：（1）適用于有瞬時大流量用水工況的用戶;（2）適用于用水壓力要求穩定的場所；（3）當供水管道、設備電源、設備機械等故障時，可利用高水位箱保持短時正常供水。

3.4管中泵式疊壓供水設備

特點：主要由變頻調速泵組、變頻控制柜、管道、閥門及儀表組成。設備體積小，節約用房。

適用條件：（1）適用于供水流量充足，但壓力不能滿足用戶水壓要求的場所；（2）適用于站房面積小的場所；（3）適用于對放噪聲有較高要求的場所。
